Задача 1
Номинал резистора при 20 °С — 1кОм, ТКС=50ppm/°С. Определить сопротивление резистора при увеличении температуры на 40 °С.
Задача 2
На конденсаторе написана следующая маркировка «2р2К М750». Какая емкость у этого конденсатора будет при повышении температуры на 50 °С.
Задача 3
На схему интегратора, построенного на операционном усилителе (ОУ), подается входной сигнал синусоидальной формы с амплитудой 10мВ и частотой 50 Гц. Номинал резистора на инвертирующем входе -1 кОм, Емкость конденсатора в цепи обратной связи 10нФ. Определить амплитуду и форму выходного сигнала.
Задача 4
На схему инвертирующего усилителя, построенного на операционном усилителе (ОУ), подается входной сигнал синусоидальной формы с амплитудой 10 мВ. Номинал резистора на инвертирующем входе -1 кОм, Номинал резистора в цепи обратной связи 100 кОм. Определить амплитуду и форму выходного сигнала.
Задача 5
В результате действия отрицательной обратной связи (ООС) напряжение на выходе усилителя уменьшилось в 10 раз (глубина обратной связи F = 10). Найти коэффициент усиления по напряжению усилителя до введения ООС, если коэффициент передачи цепи обратной связи В = 0,3.
Задача 6

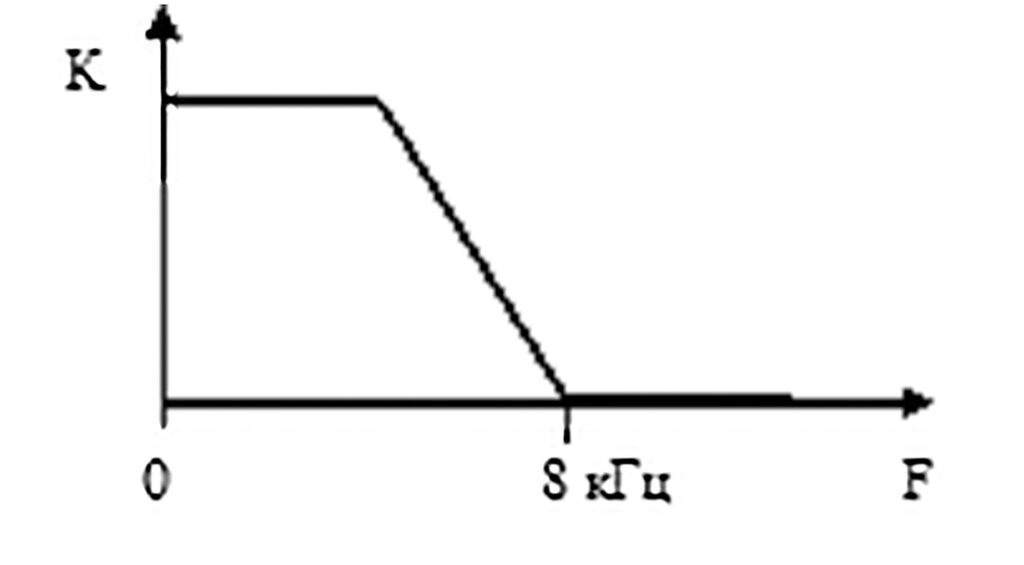

На входе аналогового ФНЧ действует случайная последовательность прямоугольных импульсов. АЧХ фильтра показана на рисунке. Выходной сигнал фильтра подается на дискретизатор. Частота дискретизации равна 20 кГц. Возникнет ли эффект наложения спектров при дискретизации?
Задача 7
Из какого числа каскадов N с одинаковым усилением по напряжению К01=20 дБ должен состоять усилитель с общим коэффициентом усиления К=100 (раз).
Задача 8
Вычислить полосу частот, при которой будет обеспечиваться вероятность ошибки некогерентного приема
ЧМ2 pош=5×10-5, если СПМ шума N0=10-10 Вт/Гц, коэффициент передачи канала γ=10-2, а мощность Pc=5 Вт.
Задача 9
На входе дискретизатора действует синусоидальный сигнал с частотой 25 МГц. Частота дискретизации равна 8 МГц. Чему равна частота дискретного сигнала?
Задача 10

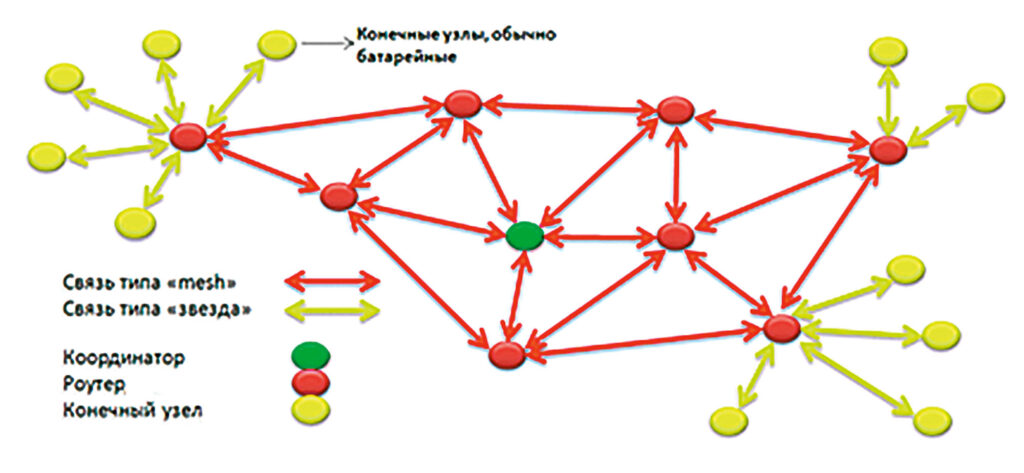

Типовая схема какой беспроводной сети представлена на рисунке?
Ответы К задачам
1. R2=ТКС×R1×∆t+R1=1002 Ом
2. С2=ТКЕ×С1×∆t+С1=2,1175 пФ±10%
3. 3,18 cos ωt
4. –1sin ωt
5. F = 1 + K x B; K = (F-1)/B = 9 / 0.3 = 30
6. Fd > 2Fmax , 20 кГц > 2×8 кГц, 20 > 16.
Эффект наложения не возникает.
7. По условию задачи К = 100 (40 Дб). Тогда число каскадов составит N = K/K01 = 40/20 = 2. 2 каскада.
8. 814 кГц.
9. 1 МГц
10. ZigBee

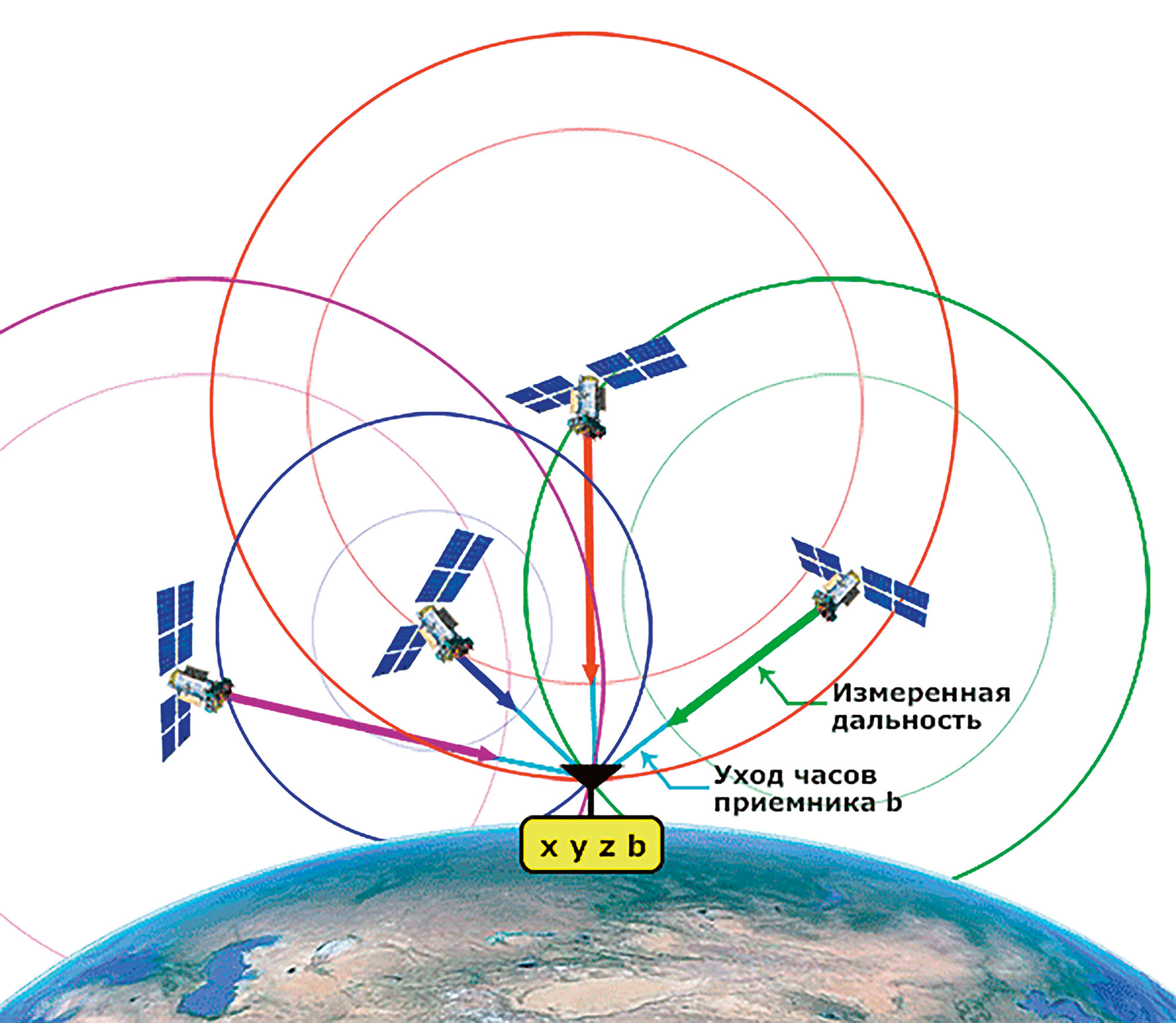

11. Определение местоположения пользователя с помощью спутниковой системы позиционирования (ГЛОНАСС, GPS)
